成人免费视频一区二区-国产精品欧美一区二区三区不卡-黄视频网站在线观看-麻豆传媒视频-欧洲无码一区二区三区在线观看-手机福利视频

上海道勤塑化logo

塑料百科suliaobaik2Du

新聞中心

聯系我們

手 機:17898826917

郵 箱:40045692@qq.com

Q  Q:40045692

地 址:上海市奉賢區南橋鎮國順路936號5幢

如何優化注塑工藝,提高PC/ABS電鍍性能?

時間:2020-05-17 09:58 閱讀:1424 來源:互聯網

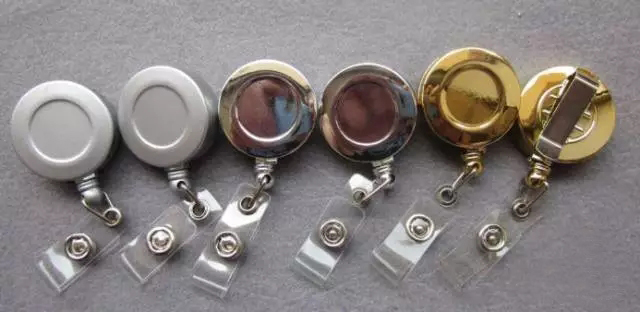

????????電鍍PC/ABS制件以其靚麗的金屬外觀效果,在汽車、家電及IT行業被廣泛使用。材料配方設計和電鍍工藝通常是人們認為影響PC/ABS電鍍性能的主要因素,然而很少有人關注注塑加工工藝對電鍍性能的影響。

????????注塑溫度

????????在保證材料不會裂解的情況下,較高的注塑溫度可以得到更好的電鍍性能。

????????在較低的注塑溫度下,PC/ABS材料的流動性差,注塑出的產品有較大的內應力,在粗化過程中應力釋放,導致產品表面的刻蝕不均勻,進而導致電鍍產品外觀不良,以及電鍍結合力差的狀況產生。

????????而較高的注塑溫度,可以降低產品的注塑殘留內應力,從而提高材料的電鍍性能。相關研究表明,相較于注塑溫度為230℃的產品,溫度提高到260℃-270℃時,鍍層結合力提高約50%,同時表面外觀不良率也大大降低。

????????然而,注塑溫度也不能過高,如果超過了材料的裂解溫度,將會導致注塑產品表面的外觀不良,進而影響其電鍍性能。

????????注塑速度和壓力

????????較低的注塑壓力和適當的注塑速度有利于提高PC/ABS的電鍍性能。

????????注塑壓力過大,將導致產品內部分子的過分擠壓,產生較高的產品內應力,進而導致產品粗化不均及電鍍結合力較差;

????????適當提高注塑速度,可以使澆口位置的剪切加大,導致流體溫度的提高,進而會提高整個材料的流動性,有利于產品的充填,降低產品的內應力;但剪切太大會導致材料的裂解,產生氣痕,起皮,毛邊等問題。

????????保壓壓力及保壓切換點

????????過高的保壓壓力和較晚的保壓切換位置,容易導致產品的過度填充和澆口位置的應力集中及產品內部較高的殘留應力。因此要結合實際產品充填狀態來設定保壓壓力和保壓切換點。

????????模具溫度

????????高模溫有利于提高材料的電鍍性能。

????????在低模溫狀態下,材料流動性差,產品在充填過程中由于分子之間的擠壓及拉伸,導致產品在冷卻下來后材料的分子鏈取向嚴重,產品成型內應力較大,電鍍性能差;反之在高模溫狀態下,材料流動性好,有利于充填,分子鏈處于自然卷曲狀態,產品內應力小,電鍍性能得到很大提升。

????????實際的模具溫度設定需要結合模具水路,加熱方式以及成型周期的要求來設定,在不影響其它性能的前提下,模具溫度盡量提高;控制模具溫度的同時,也要維持模具溫度的均勻分布,不均勻的模具溫度分布,會導致不均一的收縮內應力進而影響電鍍性能。

????????螺桿轉速

????????較低的螺桿轉速有利于提高材料的電鍍性能。

????????螺桿轉速之設定是控制塑料之計量時間,亦即塑料進入料管接受螺桿混練,輸送至噴嘴之時間。

????????螺桿轉速亦同時影響塑化的均勻性,太快的螺桿轉速會使螺桿內材料剪切加重,熔體溫度急劇升高,而且螺桿之轉速愈快,塑料的混練效果愈差,形成熔膠溫度差異加大,使得充填流動及冷卻亦造成差異,這是產品內應力形成的主要原因之一。

????????因此一般來說,在保證材料熔融的前提下,螺桿轉速設定在使計量時間稍短于冷卻時間即可。

????????總結:

????????注塑工藝中注塑溫度、注塑速度和壓力、模具溫度、保壓、螺桿轉速等均會對PC/ABS的電鍍性能產生影響。

????????而最直接的不良影響就是過高的產品內應力,內應力過大會影響到電鍍粗化階段的刻蝕的均勻性,進而影響到最終產品的電鍍結合力。

????????總之,要結合產品結構、模具狀態及成型機臺的狀態,通過設定合適的注塑工藝,設法降低材料的內應力,可明顯提高PC/ABS材料的電鍍性能。

主站蜘蛛池模板: 久久久久人妻精品区一| 一区二区三区四区在线 | 欧洲| 亚洲国产成人久久一区www| 亚洲永久无码7777kkk| 欧美熟妇的荡欲在线观看| 午夜毛片不卡免费观看视频| 九九精品无码专区免费| 性荡视频播放在线视频| 亚洲国产成人av人片久久| 2018av无码视频在线播放| 中文字幕无线码一区二区| 亚洲r成人av久久人人爽| 精品久久久久久久久久久aⅴ| 国产精品久久久久免费视频| 78午夜福利视频| 麻豆av一区二区三区| 野花社区免费观看在线www | 亚洲中文久久精品无码| 欧美性插b在线视频网站 | 久久九九有精品国产| 精品人伦一区二区三区潘金莲| 亚洲香蕉免费有线视频| 亚洲色成人网一二三区| 三上悠亚福利一区二区| 国产探花在线精品一区二区| 亚洲国产精品久久久就秋霞| 亚洲粉嫩美白在线| 午夜无码区在线观看| 日本夜爽爽一区二区三区 | 18禁美女裸体网站无遮挡| 九九影院理论片私人影院| 国产精品入口免费麻豆| 超碰97人人做人人爱亚洲| 亚洲中文无码a∨在线观看| 欧美va亚洲va在线观看日本| 国产精品久久久久高潮| av天堂东京热无码专区| 婷婷开心深爱五月天播播| 国产麻豆精品一区二区三区v视界| 精品丰满人妻无套内射| 国产极品美女到高潮|
