新聞中心
聯(lián)系我們
手 機：17898826917
郵 箱：40045692@qq.com
Q Q：40045692
地 址：上海市奉賢區(qū)南橋鎮(zhèn)國順路936號5幢

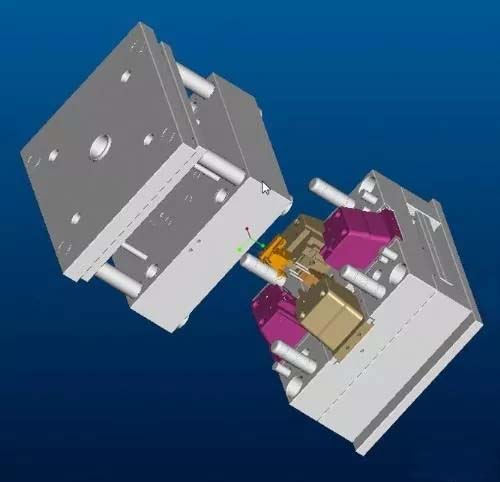

注塑模為什么要設(shè)置排氣系統(tǒng)？
????????注塑模的排氣是模具設(shè)計中的一個重要問題，特別是在快速注塑成型中，對注塑模的排氣要求更加嚴(yán)格。
????????(1)注塑模中氣體的來源
????????1)澆注系統(tǒng)和模具型腔中存有的空氣。
????????2)有些原料含有未被干燥排除的水分，它們在高溫下氣化成水蒸氣。
????????3)由于注塑時溫度過高，某些性質(zhì)不穩(wěn)定的塑料發(fā)生分解所產(chǎn)生的氣體。
????????4)塑料原料中的某些添加劑揮發(fā)或相互化學(xué)反應(yīng)生成的氣體。
????????(2)排氣不良的危害
????????注塑模的排氣不良，將會給塑件的質(zhì)量等諸多方面帶來一系列的危害。主要表現(xiàn)如下：
????????1)在注塑過程中，熔體將取代型腔中的氣體，如果氣體排出不及時，將會造成熔體充填困難，造成注射量不足而不能充滿型腔。
????????2)排除不暢的氣體會在型腔內(nèi)形成高壓，并在一定的壓縮程度下滲入塑料內(nèi)部，造成氣孔、空洞，組織疏松、銀紋等質(zhì)量缺陷。
????????3)由于氣體被高度壓縮，使得型腔內(nèi)溫度急劇上升，進而引起周圍熔體分解、燒灼，使塑件出現(xiàn)局部碳化和燒焦現(xiàn)象。它主要出現(xiàn)在兩股熔體的合流處，*角及澆口凸緣處。
????????4)氣體的排除不暢，使得進入各型腔的熔體速度不同，因此易形成流動痕和熔合痕，并使塑件的力學(xué)性能降低。
????????5)由于型腔中氣體的阻礙，會降低充模速度，影響成型周期，降低生產(chǎn)效率。
????????(3)塑件中氣泡的分布
????????型腔中氣體的來源主要分三類，型腔中積存的空氣;原料中分解產(chǎn)生的氣體;原料中殘留水蒸發(fā)的水蒸氣，由于來源的不同所產(chǎn)生氣泡的位置也不同。
????????1)模腔中積存空氣所產(chǎn)生的氣泡，常分布在與澆口相對的部位上。
????????2)塑料原料中所分解或化學(xué)反應(yīng)產(chǎn)生的氣泡則沿塑件的厚度分布。
