聚苯醚（PPO）的簡介以及PPO合金的應用
聚苯醚（PPO）中文名又叫聚苯醚，是世界五大通用工程塑料之一。它具有剛性大、耐熱性高、難燃，強度較高電性能優良等優點。
聚苯醚
簡稱：PPO或者PPE
別稱：聚苯撐氧或聚亞苯基醚
英文名：PolyphenyleneOxide or Polyphenylene Ether
全稱：聚2,6-二甲基-1,4苯醚
聚2,6-二苯基-1,4苯醚
聚2-甲基-6-苯基-1,4苯醚
2,6二甲基-1,4-苯酚與2,6二苯基-1,4苯酚共聚物
PPO分子結構式

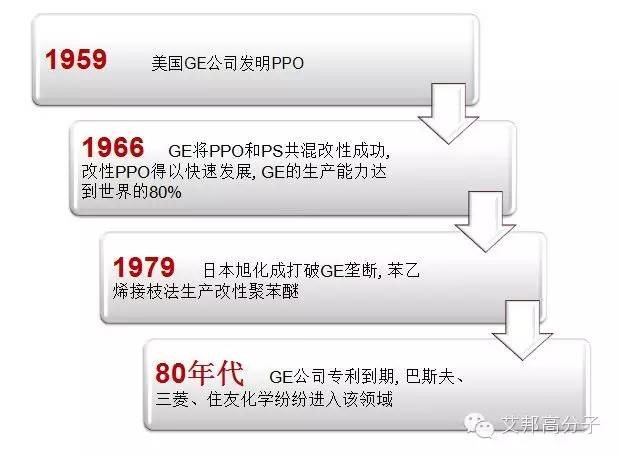

一.國外PPO的發展歷史
1959年，美國GE公司發明了PPO；1966年，GE率先將PPO和PS共混改性成功，此后改性PPO得到了快速的發展和應用；1979年，日本旭化成采用苯乙烯接枝法生產改性PPO，從而打破了GE的壟斷；進入到80年代，由于GE公司的專利到期，巴斯夫、三菱、住友化學等化工巨頭紛紛進入到PPO領域。
二.PPO的優勢（和其他工程塑料相比較）
PPO具有其他工程塑料無法比擬的性能優勢，主要有：耐溶劑、阻燃性能好、尺寸穩定、比重最輕、吸水最小、介電強度最高、高耐熱等。下面具體來看看：

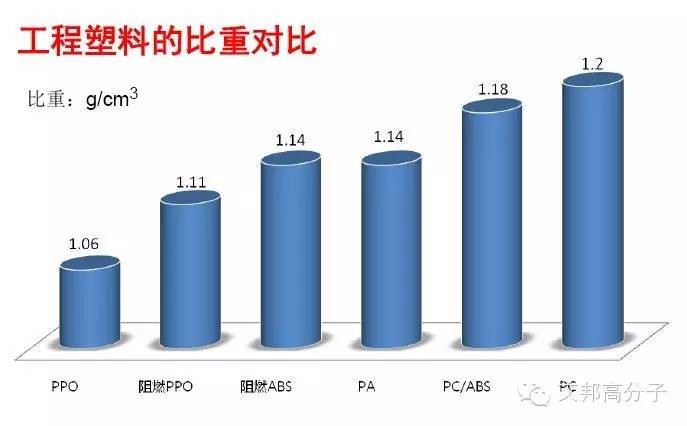

1.比重最輕
在眾多工程塑料中，PPO的密度最輕，為1.06g/cm³；故PPO可最大限度實現產品的輕量化！

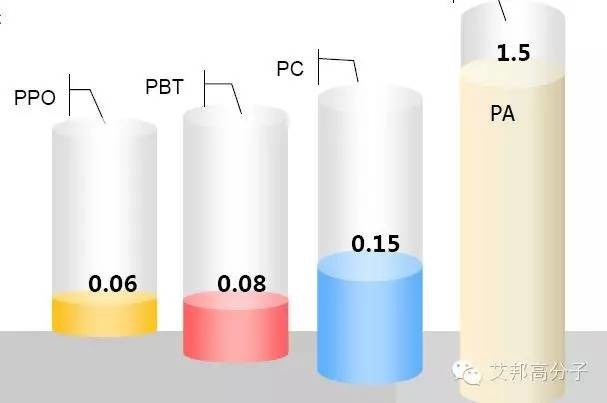

2.吸水率最低
PPO的另一個顯著的特點為吸水率低。這使得PPO在潮濕條件下，尺寸穩定性和機械性能下降不大，非常適合室外使用。

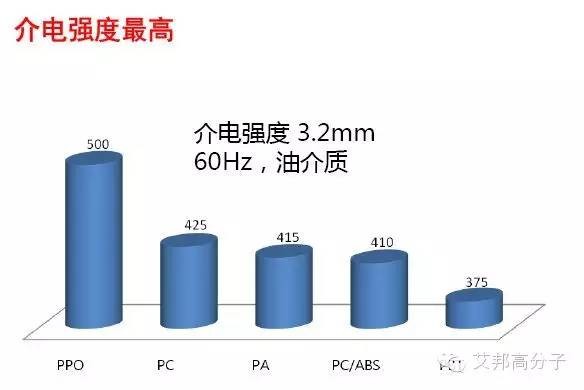

3.介電強度最強
在廣闊的溫度和頻率下，PPO能保持優異的電性能；因而廣泛應用在電子電器領域。

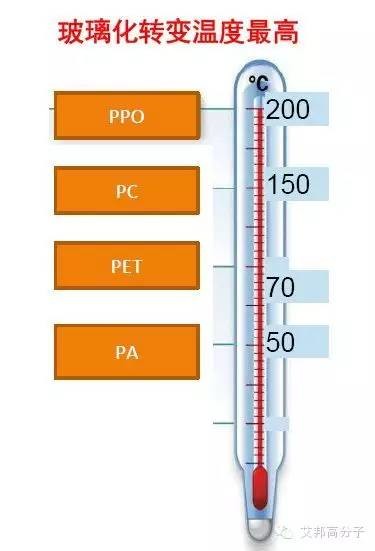

4.玻璃化轉變溫度最高
PPO玻璃化轉變溫度可以達到200℃，在長期溫度較高的條件下，力學性能變化不大。
但是，PPO的熔融流動性差，熱塑加工困難。幾乎不能單獨進行擠出和注塑加工。為了滿足多種用途的需要，對PPO進行系列改性已經是必不可少。
三.PPO合金及其應用
1．PPO／HIPS(PS)
PPO／HIPS(PS)是最早被開發出來的一個改性PPO，剛已提到是美國GE首先推向市場的。PPO／HIPS(PS)具有令人滿意的外觀，良好的韌性和加工性，PPO／HIPS(PS)的基本物性隨配比關系的變化而變化，在我們的實驗系列過程中發現，用國產的PPO可以做出熱變形(1.86MPA)120℃以上，同時缺口沖擊可以做到20KJ／m2以上。在產品的顏色控制方面，需要比較優異的助劑配合使用，基本可以做到ABS的顏色。PPO／HIPS(PS)的應用有：
ppo/ps材質制品
家電制品：剃須刀、電熨斗、攪拌器、粉碎機、電冰箱、空調等。
醫療領域：可用于耐射線消毒和溶劑消毒的設備、外科用具和醫療檢查儀器。
其它應用領域：可用于制造辦公家具、座椅、扶手；也可用于生產汽車、船舶、軍用車輛零件等。
其應用領域還在不斷的拓展壯大中，在不久的將來，其產品為出現在我們生活的各個角落。
2．PPO／PA
這種合金是結晶與非結晶的非相容性合金。其在成型加工后性能獲得很大的改善，PPO／PA 合金利用優勢互補，兼有兩者的優點，采用最新相容性技術和摻混技術制成的系列合金品種具有優良的綜合性能。其熱變形溫度高，尺寸穩定性好，具有很高的精度，在低溫下仍有很高的韌性、耐化學藥品性和良好的加工性。其領域有：
電子電氣領域：可用于生產電子電器產品、家用電器和鍵盤、光盤、傳真通訊、磁帶、錄像機等精密部件。

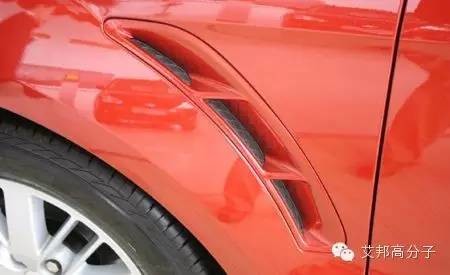

PPO/PA材質汽車子翼板，來源：錦湖日麗
汽車制件：PPO／PA 系列產品適用于汽車制件，如用于生產汽車的大型擋板，汽車裝飾件；汽車車身上的垂直部件，如擋泥板和車門、緩沖器、散熱器格柵、車輪護蓋儀表盤、車身垂直塑料外板、車輪罩等各種護板護罩等。
化工行業：可用于化工泵、閥門、齒輪、高壓容器等，其無煙阻燃級已能滿足電子電氣業的使用要求。PPO／PA合金具有優異的綜合性能，其系列產品可與尼龍產品競爭，能滿足電子電氣部件的使用要求，可用于家用電器、電子電氣和辦公設備的殼體鍵盤，各種連接件、護板及用于制作汽車的儀表盤、車身垂直塑料外板、車輪罩等各種護罩、護板。
目前我國PPO／PA合金產品起步晚，國產PPO原粉性能善不穩定，而且性能一般，特別是PPO／PA 合金體系相容劑也嚴重缺乏，這些都是影響我國該合金高速發展的主要原因，我們必須用過多方面共同進步，提高自己的技術水平，達到世界高端水平。目前的材料的基本物性是：拉伸強度55MPA左右，彎曲強度100MPA左右，彎曲模量2500，缺口沖擊強度50KJ/m2。
3．阻燃PPO
隨著世界對阻燃材料的愈加重視，各個材料對阻燃性的改進也在轟轟烈烈的進行中，由于PPO本身就有不錯的阻燃性，一般來說只要添加少量的阻燃劑即可達到良好的阻燃效果，一般來說，阻燃劑有：RDP，BDP，TPP，紅磷等。
無鹵阻燃PPO應用于光伏連接器
原美國GE公司的9406就是一個很典型的產品，它具有良好的阻燃性，加工性，極度完美的機械性能，已經被廣泛的應用在各個對耐溫要求非常高的制品。
4．PPO電纜料
這個主要是利用PPO良好的耐溫性及其他機械性能，PPO電纜料的拉伸強度能很完美的達到20MPa 左右，是普通聚烯烴電纜料的近一倍多，而且還具有良好的耐溫性，能在苛刻的環境下長期使用
5．PPO／PP
PPO／PP最早也是由美國GE公司開發的，其和PPO／PA一樣，通過優勢互補，取長補短。目前該產品在國內也慢慢的逐步興起，不少公司也應該在逐步開發的過程中，特別是一些有實力的大公司。
6．PPO其他改性
如聚苯醚耐光性改性。耐光性樹脂可用于電子電氣、汽車零件、機械零件等多種領域內，可用于綠色工程中如用于精密的儀器框架、箱、蓋罩等，也用二脈沖式電源電路、電傳達室、光盤顯示器等的殼罩和傳動支架等。以液晶顯示器為代表的平板顯示器己用于個人計算機、便攜式終端機、攝像機、汽車等。
LED用PPO材質遮光料
發光二極管可用于電子、汽車、通訊與光學系統內。我國己在大量用耐光性改性聚苯醚生產這種發光二極管。還可以對PPO進行PPO／PBT、PPO／PPS、PPO／PC等。還比如PPO礦物填充，纖維增強等，這些應用已經非常的普遍了。
7．PPO化學改性
化學改性也是PPO改性的一個重要研究領域，主要在PPO端基和主鏈上通過化學方法對PPO改性。如對PPO的端羥基進行酰化反應，最初目的是防止端羥基被氧化，以提高PPO的氧化和熱穩定性能。目前工業上廣泛使用的封端方法是在乙酰化反應前進行醌偶反應，減少生成低分子的醌型產物。
隨著PPO合金的研究開發，發現可以通過在PPO端基引入帶有反應活性的小分子基團，如含有活潑鹵原子或酰鹵基團等，封端后的PPO作為PPO合金的相容劑。PPO既可以進行親電取代又可以進行自由基反應，如進行溴代反應、磷酸酯化反應、乙烯化反應、胺交聯反應、羧基化與磺化反應、硝基與氨基取代、硅取代、引入烯丙基基團等。可以在一定程度上增加PPO柔韌性、阻燃性、耐老化性、耐腐蝕性、改善其溶解性、提高機械性能等。
